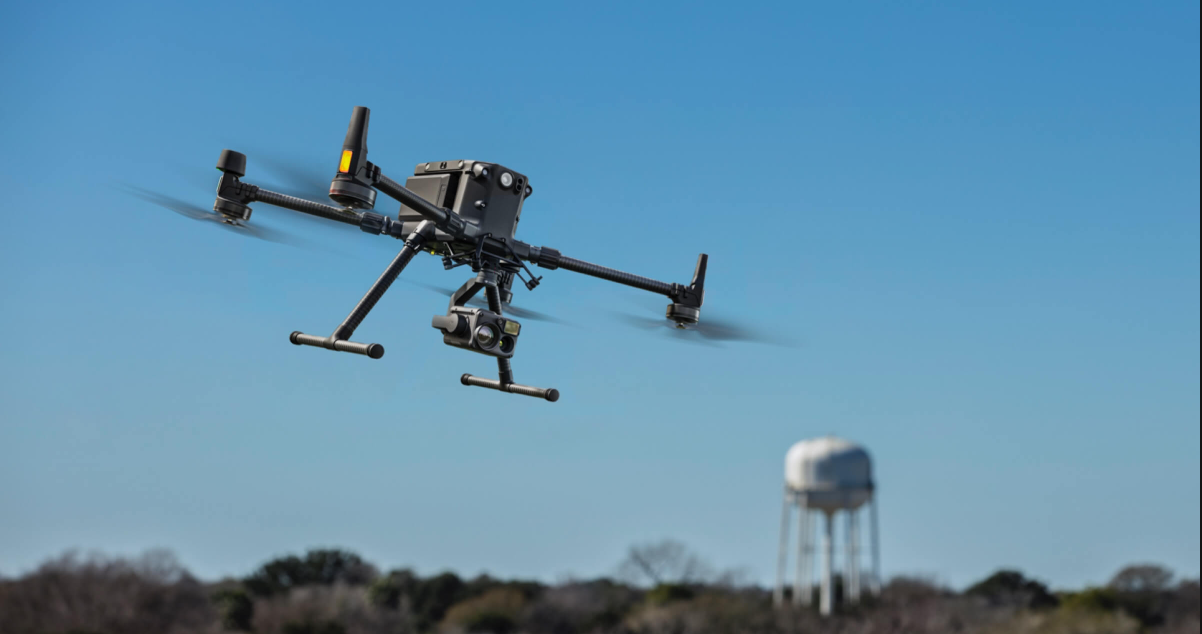

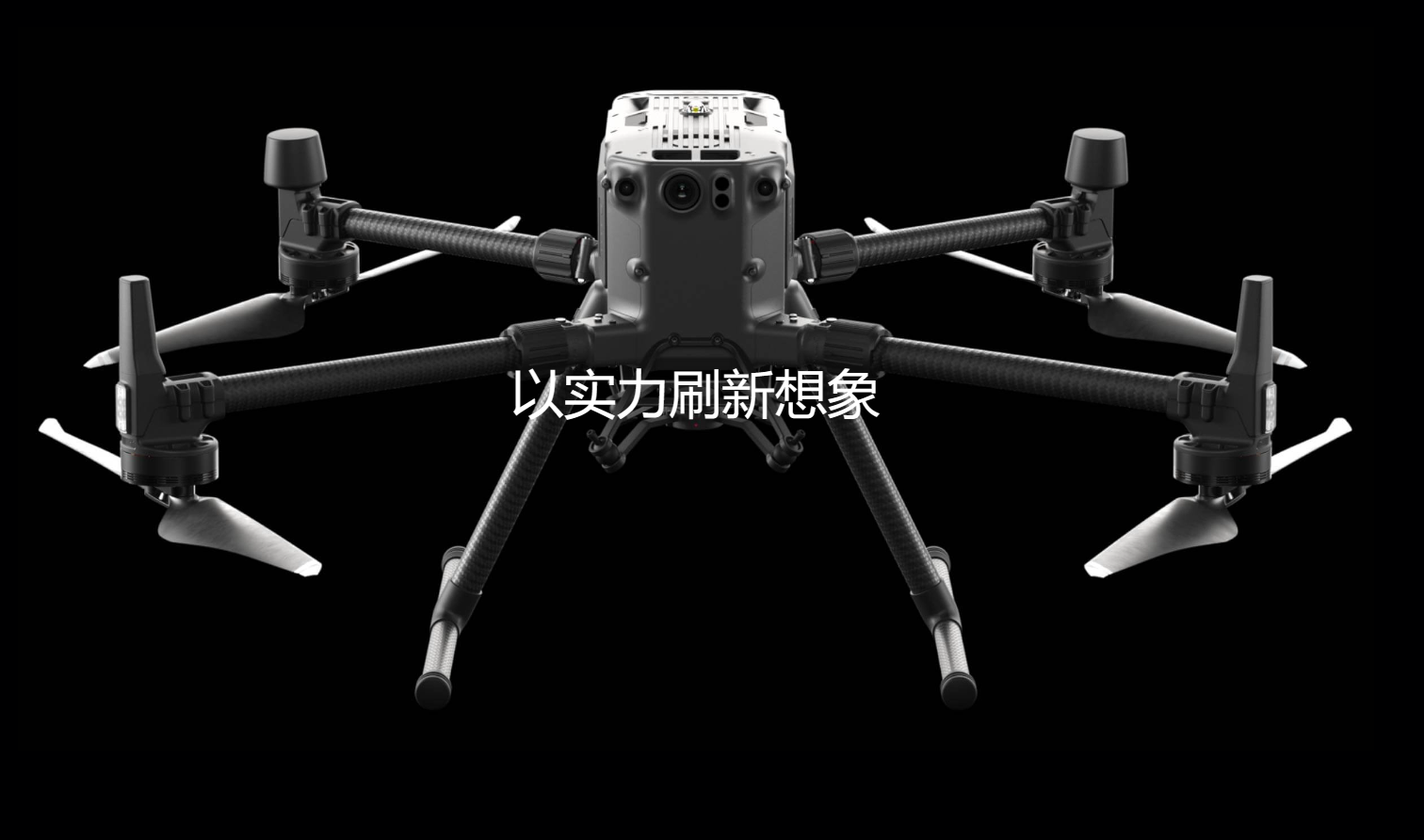

【爆款】经纬M300 RTK

2020-05-08 15:02:26

技术参数

尺寸                尺寸(展开,不包含桨叶):810×670×430 mm(长×宽×高)

                   尺寸(折叠,包含桨叶):430×420×430 mm(长×宽×高)

对称电机轴距           895 mm

重量(含下置单云台支架)   空机重量(不含电池):3.6 kg

                   空机重量(含双电池):6.3 kg

单云台减震球最大负重      930g

最大起飞重量           9 kg

工作频率              2.4000-2.4835 GHz

                   5.725-5.850 GHz

最大旋转角速度        俯仰轴:300°/s;航向轴:100°/s

最大俯仰角度          30° (P模式且前视视觉系统启用:25°)

最大上升速度          S 模式:6 m/s;P 模式:5 m/s

最大下降速度(垂直)    S 模式:5 m/s;P 模式:4 m/s

最大倾斜下降速度       S 模式:7 m/s

最大水平飞行速度       S 模式:23 m/s;P 模式:17 m/s

最大飞行海拔高度       5000 m(2110 桨叶,起飞重量≤7 kg);7000 m(2195 高原静音桨叶,起飞重量≤7 kg)

最大可承受风速        15 m/s (7级风;起飞和降落阶段为12 m/s)

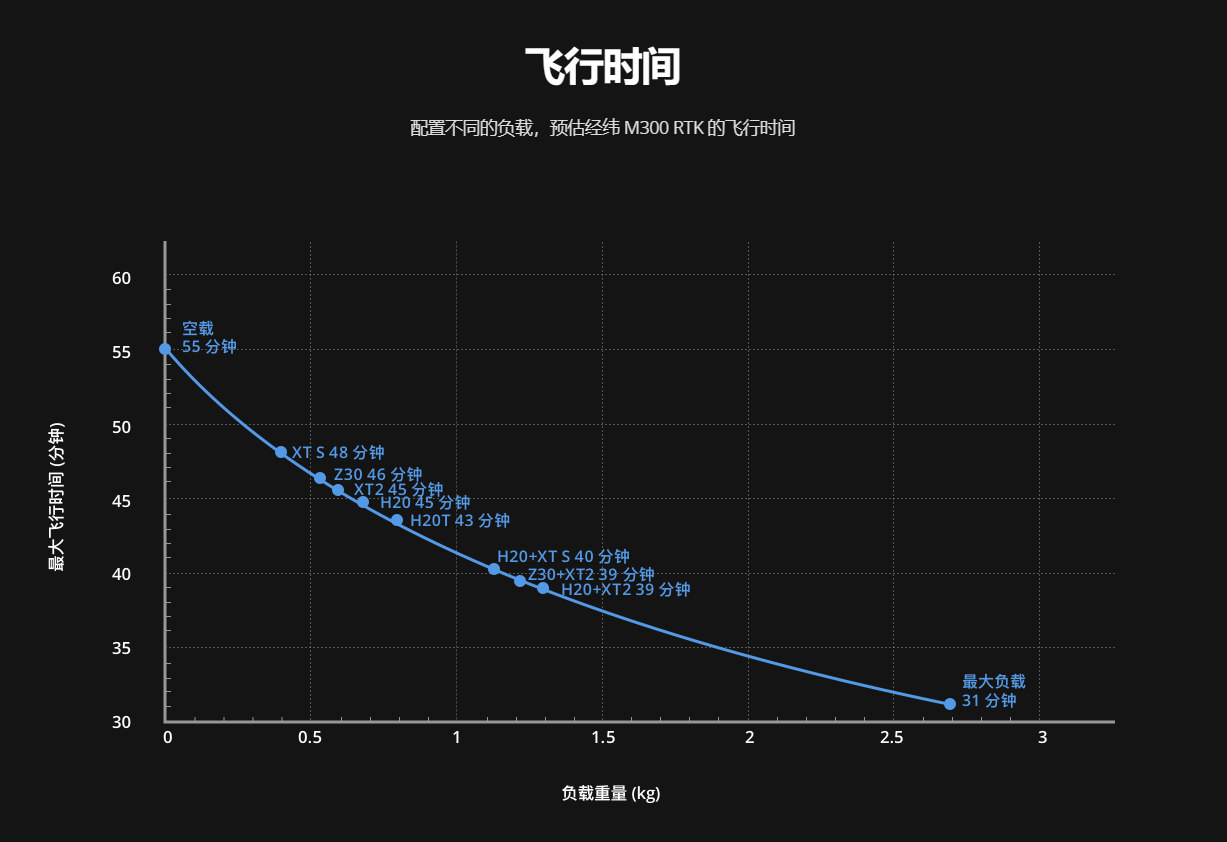

最大飞行时间          55 min

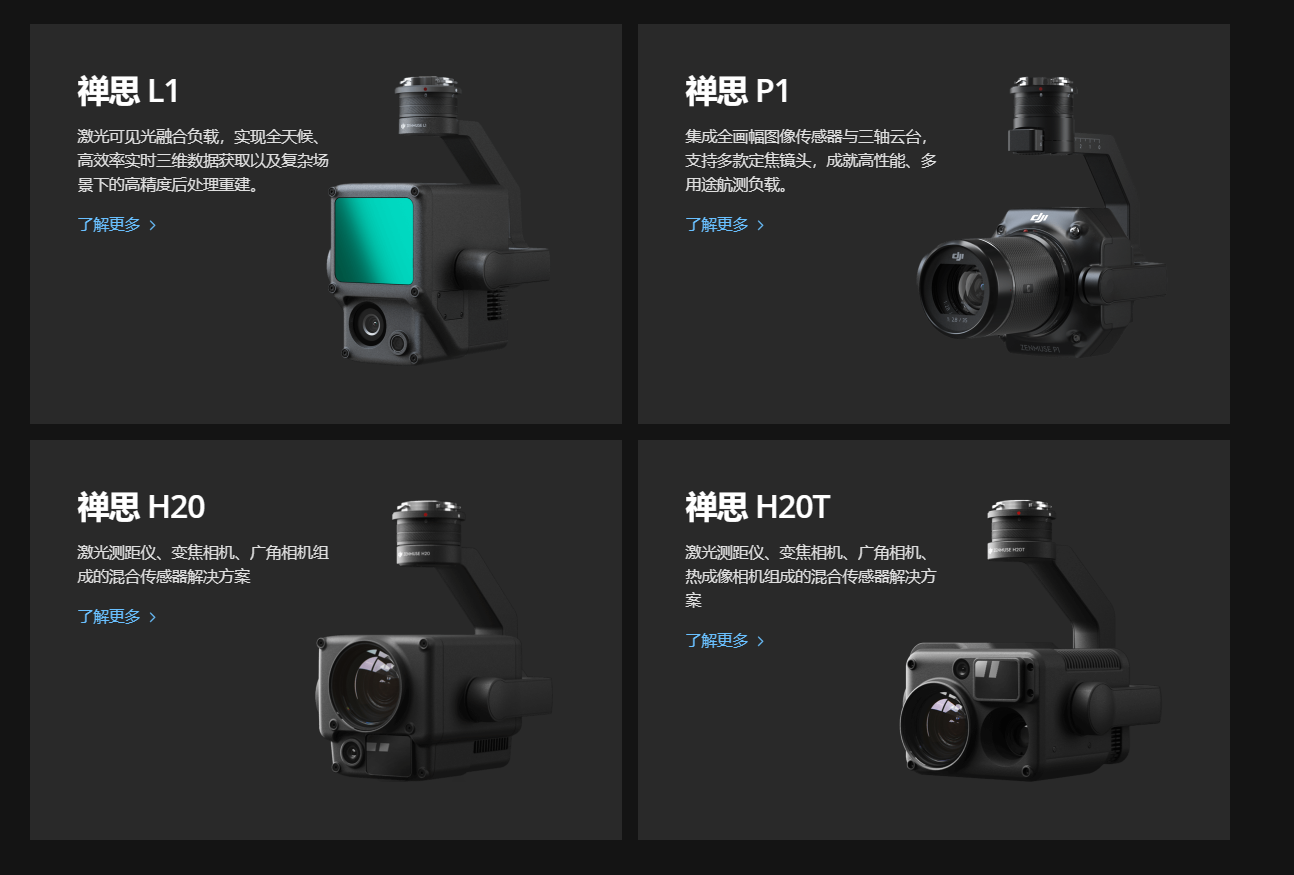

适配DJI云台          禅思 XT2、禅思 XT S、禅思 Z30、禅思 H20、禅思 H20T、DJI P1、DJI L1

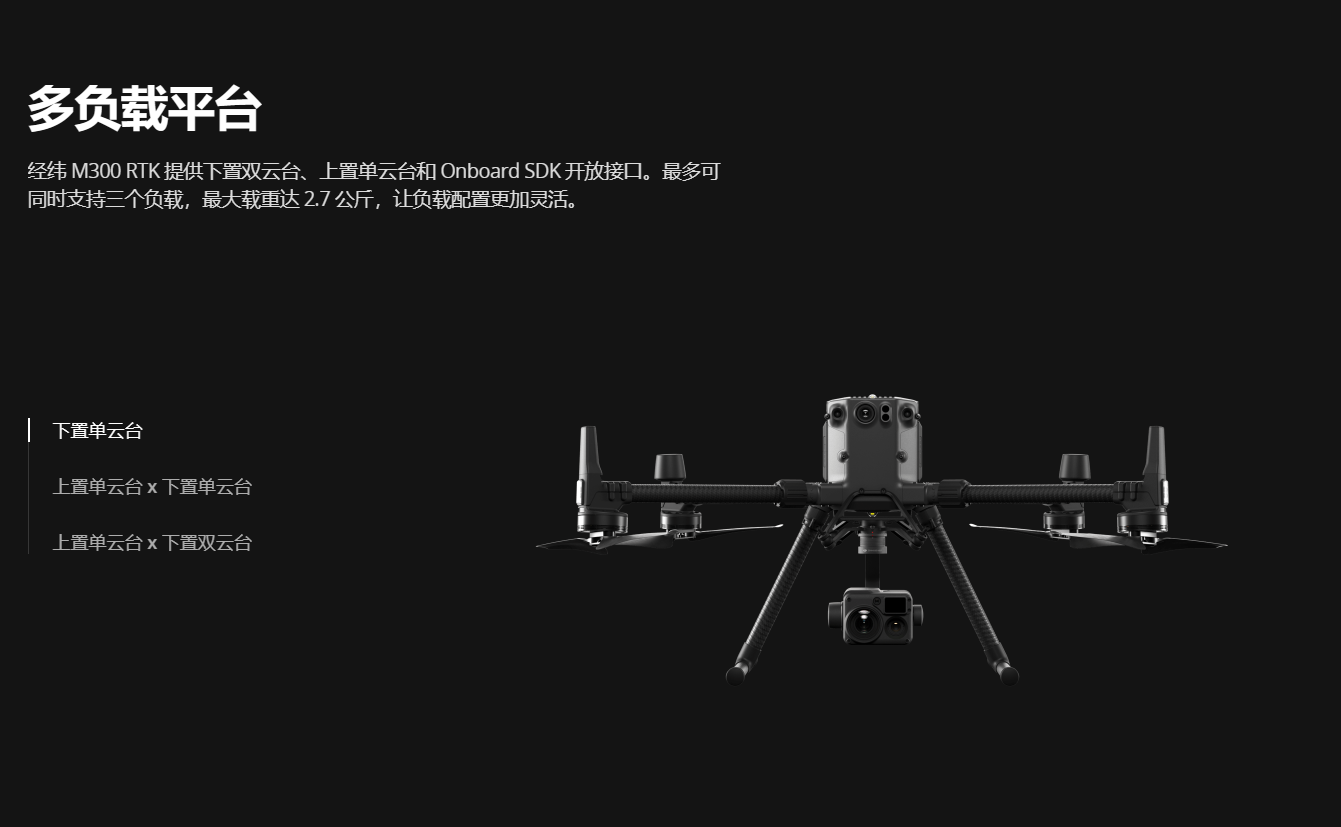

支持云台安装方式      下置单云台、上置单云台、下置双云台、下置单云台+上置单云台、下置双云台+上置单云台

IP 防护等级        IP45

GNSS           GPS+GLONASS+BeiDou+Galileo

工作环境温度       -20°C 至 50°C

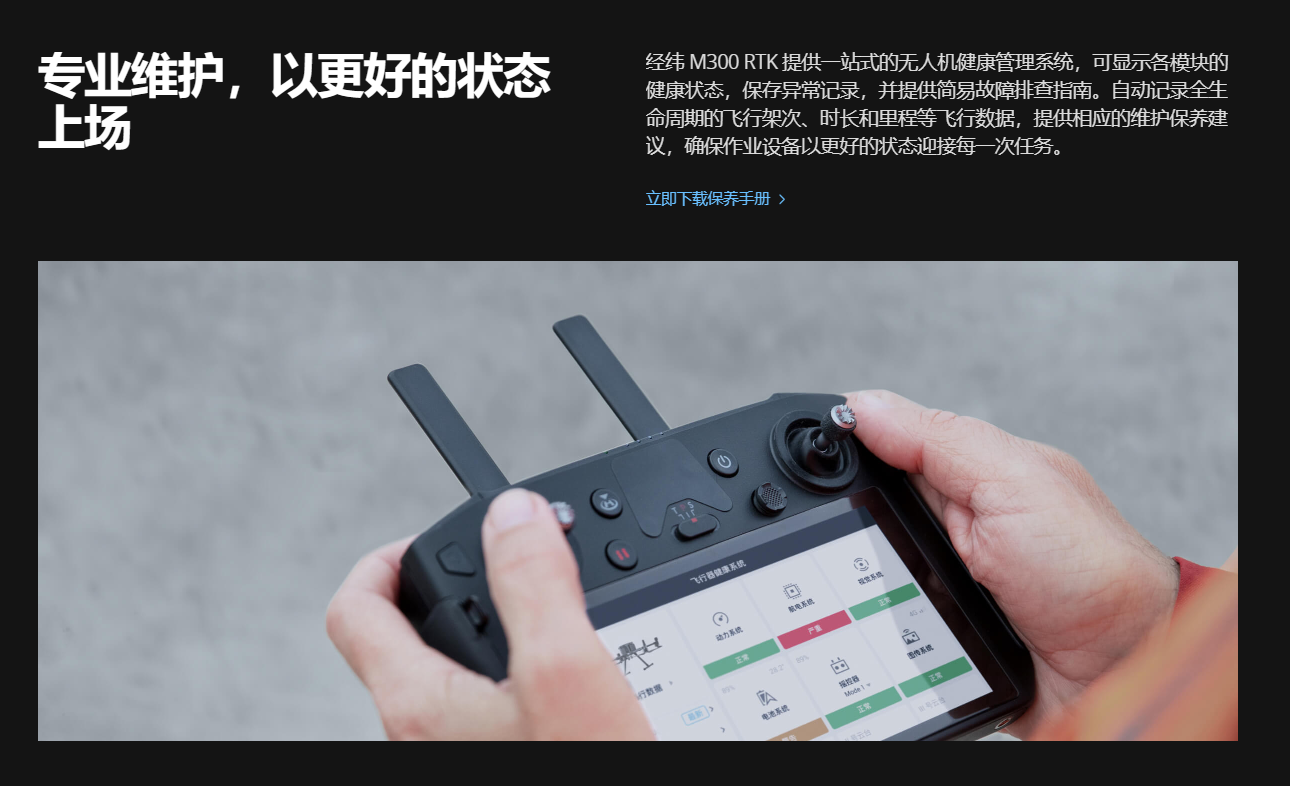

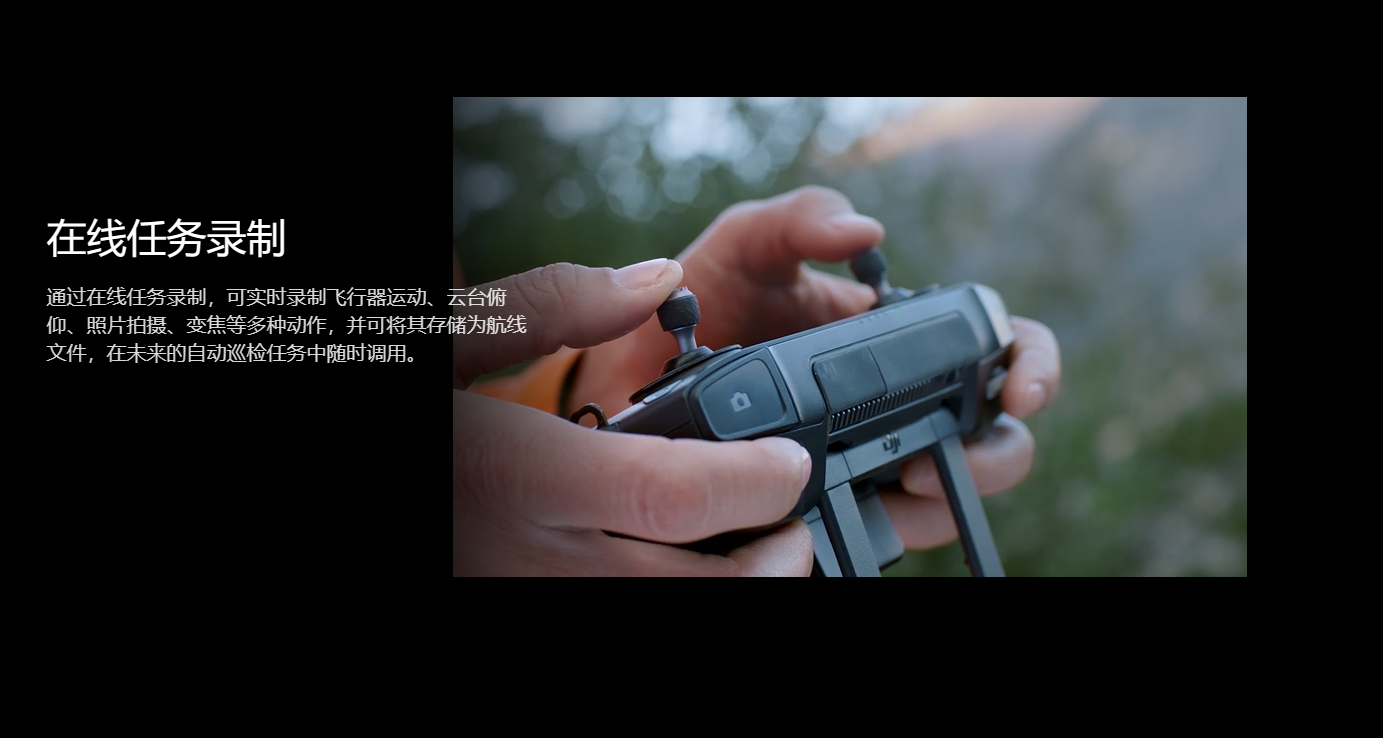

遥控器

工作频率         2.4000-2.4835 GHz;5.725-5.850 GHz

最大信号有效距离     NCC/FCC:15 km

(无干扰、无遮挡)    CE/MIC:8 km;SRRC:8 km

外置电池         名称:WB37 智能电池

                 容量:4920 mAh

                 电压:7.6 V

                 电池类型:LiPo

                 能量:37.39 Wh

                 充电时间(使用 BS60 智能电池箱):70 分钟(15°C 至 45°C);130 分钟(0°C 至 15°C)

内置电池            类型:18650 锂离子电池 (5000 mAh @ 7.2 V)

                 充电方式:使用规格为 12V/2A 的 USB 充电器

                 额定功率:17 W

                 充电时间:2 小时 15 分钟(使用规格为12V/2A 的 USB 充电器)

续航时间            内置电池:约 2.5 小时内置电池+外置电池:约 4.5 小时

工作环境温度       -20° 至 40° C

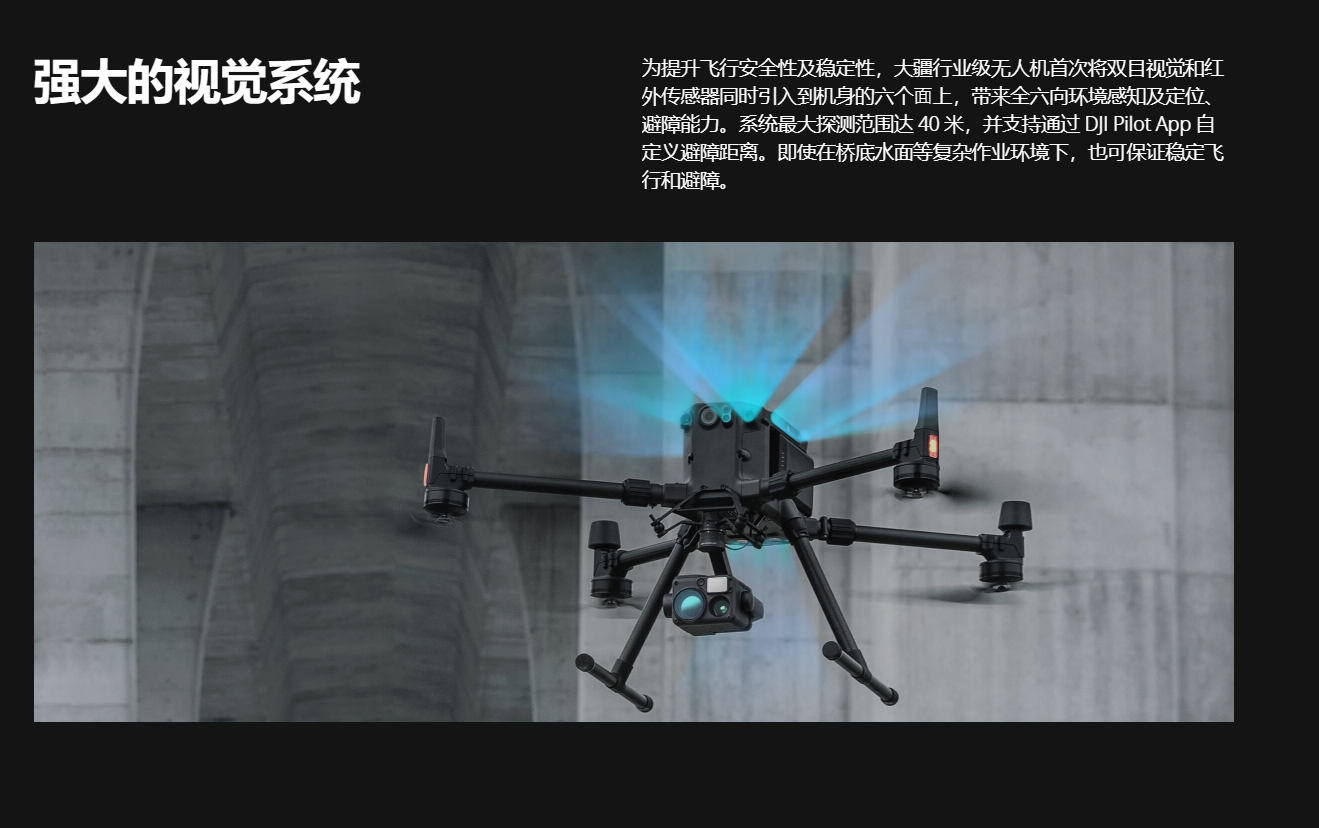

视觉系统

障碍物感知范围     前后左右:0.7-40 m;上下:0.6-30 m

FOV          前后下:65°(H),50°(V);左右上:75°(H),60°(V)

使用环境        表面有丰富纹理,光照条件充足(>15 lux,室内日光灯正常照射环境)

红外感知系统

障碍物感知范围       0.1-8 m

FOV              30°(±15°)

使用环境          漫反射,大尺寸,高反射率(反射率>10%)障碍物

上下补光灯

有效照明距离        5 m

FPV摄像头

分辨率            960p

FOV              145°

帧率              30 fps

智能飞行电池

型号              TB60

容量              5935 mAh

电压              52.8 V

电池类型            LiPo 12S

能量              274 Wh

电池整体重量         约 1.35 kg

工作环境温度         -20℃ 至 50℃

理想存放环境温度      22℃ 至 30℃

充电环境温度         -20°C 至 40°C(当环境温度低于 5°C时,电池会启动自加热功能,在低温环境下充电有可能会降低电池使用寿命)

充电时间         使用 BS60 智能电池箱时,

                 使用 220 V 电源:完全充满两块 TB60 智能飞行电池约需 60 分钟,从 20% 充到 90% 约需 30 分钟

                 使用 110 V 电源:完全充满两块 TB60 智能飞行电池约需 70 分钟,从 20% 充到 90% 约需 40 分钟

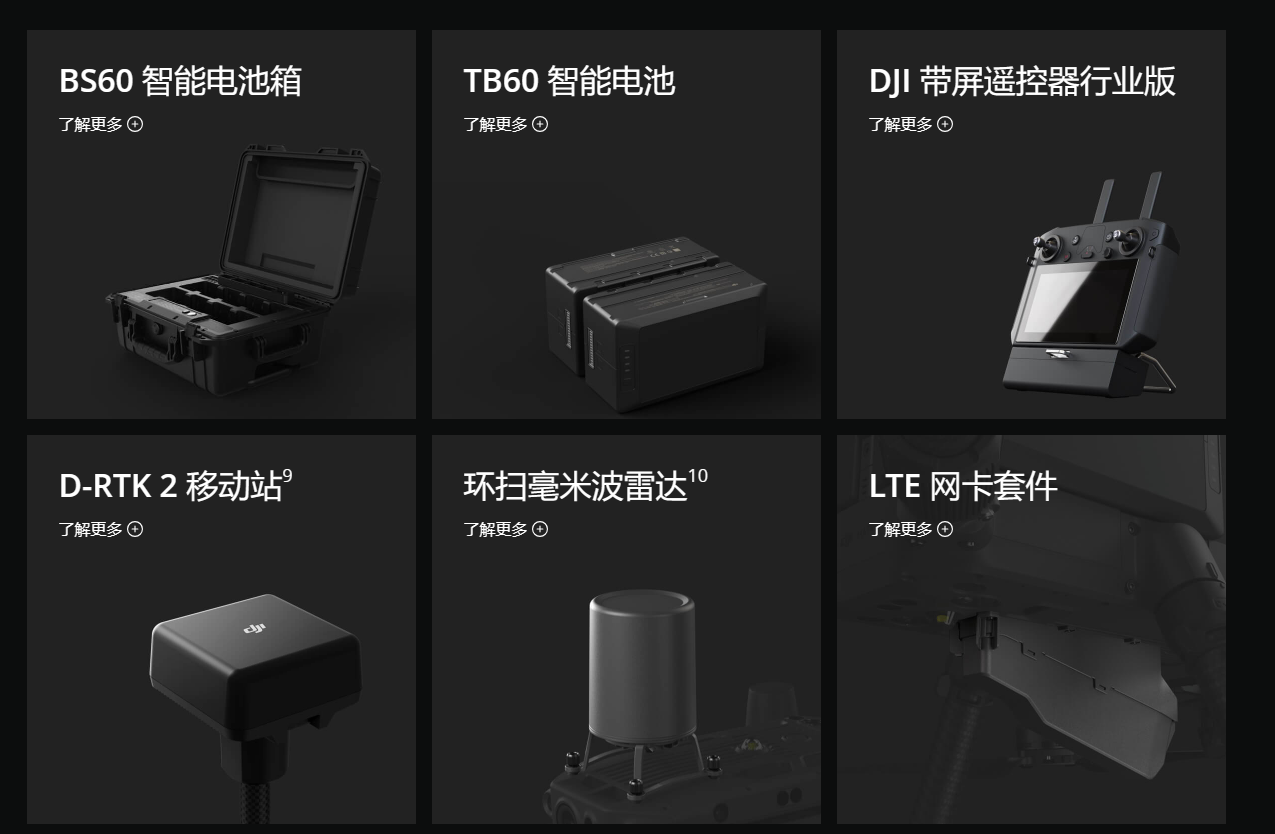

BS60智能电池箱

外形尺寸           501×403×252 mm

空箱重量           8.37 kg

可放置物品          TB60 智能飞行电池 8 块,WB37 智能电池 4 块

输入电压           100-120 VAC,50-60 Hz / 220-240 VAC,50-60 Hz

最大输入功率         1070 W

输出功率           100-120 V:750 W

                 220-240 V:992 W

工作环境温度        -20℃ 至 40℃
